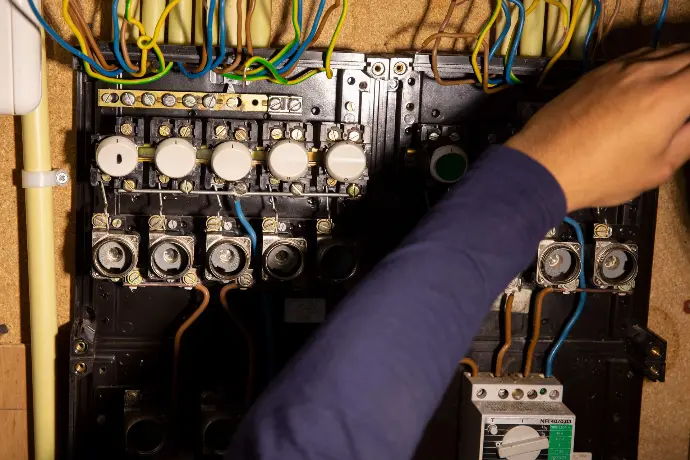

Wie een laadpaal thuis of bij het bedrijf wil installeren, loopt al snel tegen dezelfde vragen aan. Past het in de groepenkast? Welke aardlekschakelaar is nodig? En moet er een aparte groep komen?
Hieronder zetten we het stap voor stap op een rij. Zonder verkooppraat. Gewoon hoe het technisch zit.
Altijd een eigen groep
Een laadpaal vraagt veel vermogen en doet dat vaak uren achter elkaar.
Daarom krijgt een laadpaal altijd een eigen eindgroep in de groepenkast.
In sommige situaties is een aardlekschakelaar formeel niet verplicht, maar het advies is simpel:
plaats een laadpaal altijd achter een aardlekschakelaar van 30 mA.
De kosten daarvan vallen in het niet bij:
- de prijs van de laadpaal
- de auto die eraan hangt
- en vooral: de extra veiligheid.
Gelijktijdigheidsfactor: waarom dit bij laadpalen anders is
Bij veel elektrische apparaten ga je ervan uit dat ze niet continu maximaal vermogen vragen. Een kookplaat schakelt, een wasmachine wisselt fases af.
Bij een laadpaal is dat anders. Daar geldt een gelijktijdigheidsfactor van 1. Met andere woorden: de laadpaal kan uren achter elkaar op hetzelfde vermogen blijven draaien.
Dat vraagt om een andere manier van beveiligen.
De 80%-regel bij langdurige belasting
Installatieautomaten zijn niet bedoeld om continu op 100% belast te worden.
Bij langdurige belasting wil je marge houden, zodat warmteontwikkeling beperkt blijft.
Een veilige vuistregel is: maximaal 80% van de nominale waarde continu gebruiken.
Rekenvoorbeeld: 11 kW laden op 3-fase
Stel: je wilt een 3-fase laadpaal van 11 kW aansluiten.
Theoretisch klopt dit:
- 3 × 230 volt × 16 ampère = ± 11 kW
Maar omdat het om langdurig laden gaat, kies je niet voor een automaat die precies op dat maximum zit.
In de praktijk wordt het dan:
- aardlekautomaat: 3 × 20 A
- continu belast tot 80%
- effectief laadvermogen: 3 × 16 A
Dat komt uit op ongeveer 11 kW, maar dan wel binnen veilige marges.
Zo zie je dit terug in de praktijk bij veelgebruikte laadpalen

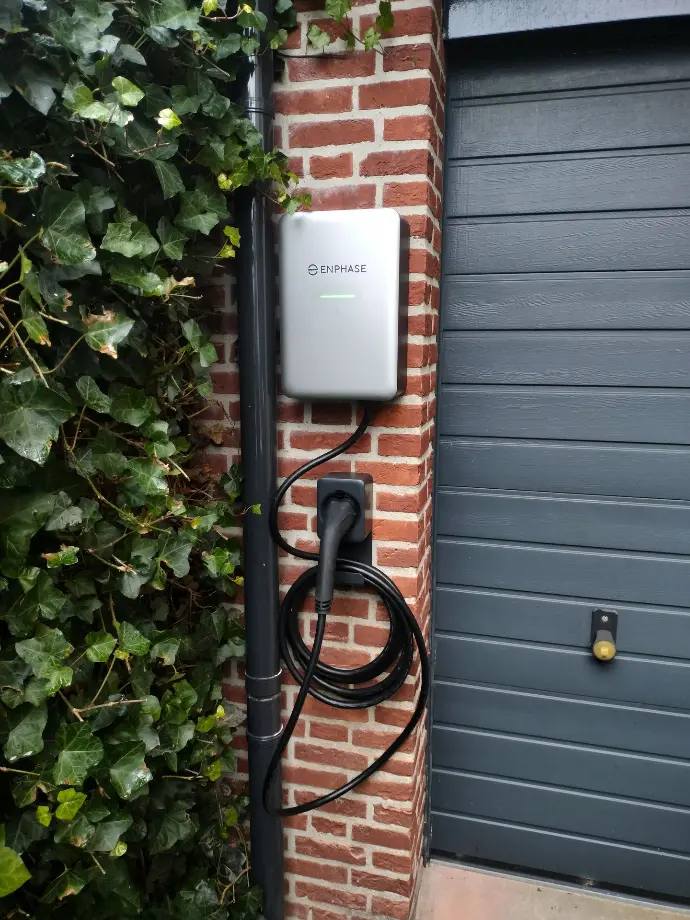

Pebble werkt in de praktijk veel met laadpalen van Enphase, SolarEdge en Peblar.
Uitgangspunt: 3 × 25 A netaansluiting
Veel woningen hebben een 3 × 25 ampère aansluiting.
Daarbinnen wordt de laadpaal meestal als volgt aangesloten:
- aardlekautomaat: maximaal 3 × 20 A
- laadpaal ingesteld op: 80% → 3 × 16 A
- maximaal laadvermogen: 11 kW
Waarom geen 25 A automaat?
Omdat je dan langdurig te dicht op de grens zit. Dat levert extra warmte op in de groepenkast en vergroot de kans op storingen.
Welke aardlekschakelaar heb je nodig?
Een laadpaal is geen simpel apparaat. Het is elektronica met een gelijkstroom (DC) component.
Type A
- Detecteert wisselstroom en kleine DC-lekstromen tot 6 mA
- Wordt vaak toegepast
- Is goedkoper
Type B
- Detecteert óók hogere DC-foutstromen
- Nodig wanneer de laadpaal meer DC-lekstromen kan veroorzaken
Welke je nodig hebt, staat in de documentatie van de laadpaal.
Twijfel je? Dan is het advies: kies type B.
Die schakelt ook af bij DC-fouten en voorkomt dat een type A ‘blind’ raakt.
Type B aardlekschakelaars zijn er voor:
- 1-fase installaties
- 3-fase installaties

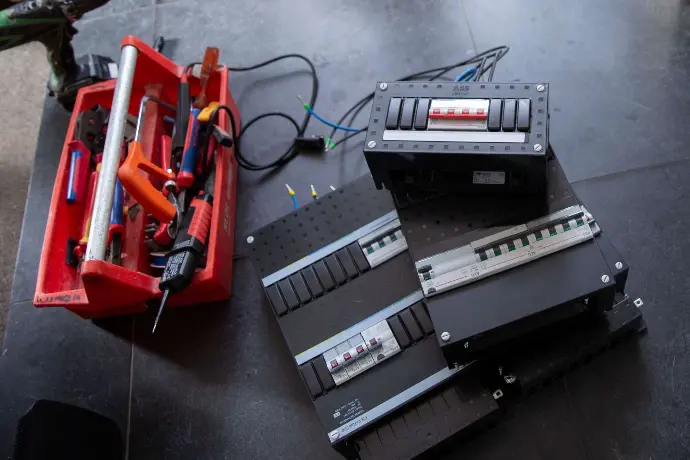

Geen ruimte in de groepenkast? Gebruik een miniverdeler
Soms zit de groepenkast simpelweg vol.
Dan is een miniverdeler een praktische oplossing.
Die plaats je naast de bestaande groepenkast en gebruik je alleen voor de laadpaal.
Benodigde ruimte (3-fase laadpaal)
- Aardlekschakelaar: 4 modules (72 mm)
- Smalle krachtgroep: 2 modules (36 mm)
Totaal: 6 modules
Heb je de ruimte, kies dan liever iets breder.
Dat maakt het later eenvoudiger om bijvoorbeeld:
- een kWh-meter
-
of een overspanningsbeveiliging
toe te voegen.
Samengevat
Een laadpaal installeren is geen kwestie van “even aansluiten”.
Houd rekening met:
- een eigen eindgroep
- een automaat die geschikt is voor langdurige belasting
- de juiste aardlekschakelaar
- en voldoende ruimte in of naast de groepenkast
Door de laadpaal te begrenzen op 11 kW blijft de installatie betrouwbaar en veilig.
Het laden duurt misschien iets langer, maar je voorkomt problemen op de lange termijn. Laat daarom altijd eerst naar de bestaande aansluiting en groepenkast kijken. Dat is meestal het verschil tussen een installatie die jaren probleemloos werkt en eentje die blijft terugkomen met storingen.
