8 mei 2025
Een omvormer van gelijkstroom naar wisselstroom heet een inverter of wisselrichter. Dit apparaat zet gelijkstroom (DC), zoals uit een batterij of zonnepanelen, om in wisselstroom (AC), wat in huiselijke of industriële toepassingen wordt gebruikt.
Hoe werkt een omvormer?
1. Gelijkstroom ingang
De omvormer ontvangt gelijkstroom. Dit kan bijvoorbeeld afkomstig zijn van zonnepanelen of een batterij.
2. Schakelaar (transistors)
De omvormer bevat elektronische schakelaars zoals transistors (bijvoorbeeld MOSFETs of IGBTs). Deze schakelaars worden heel snel aan- en uitgeschakeld door een besturingscircuit.
3. Pulsvormige wisselspanning
Door het snel schakelen ontstaat een pulsvormige wisselspanning (een blokgolf).
4. Vorming van de juiste wisselstroomvorm
Omdat apparaten meestal sinusvormige wisselstroom nodig hebben (zoals in het elektriciteitsnet), wordt deze blokgolf verder gefilterd en omgevormd tot een zuivere sinusgolf. Dit gebeurt met behulp van filters (spoelen en condensatoren) of door geavanceerdere aansturingstechnieken zoals PWM (pulsbreedtemodulatie).
5. Frequentie en spanning aanpassen
De omvormer past de spanning en frequentie aan om overeen te komen met de gewenste wisselstroomuitgang (bijvoorbeeld 230 V, 50 Hz in Europa).
Samengevat
• Doel: Zet DC om in AC.
• Werking: Maakt gebruik van elektronische schakelaars en filters om een wisselstroom van de juiste vorm en spanning te leveren.
• Toepassing: Zonnepanelen, noodstroomvoorzieningen (UPS), elektrische voertuigen, enz.

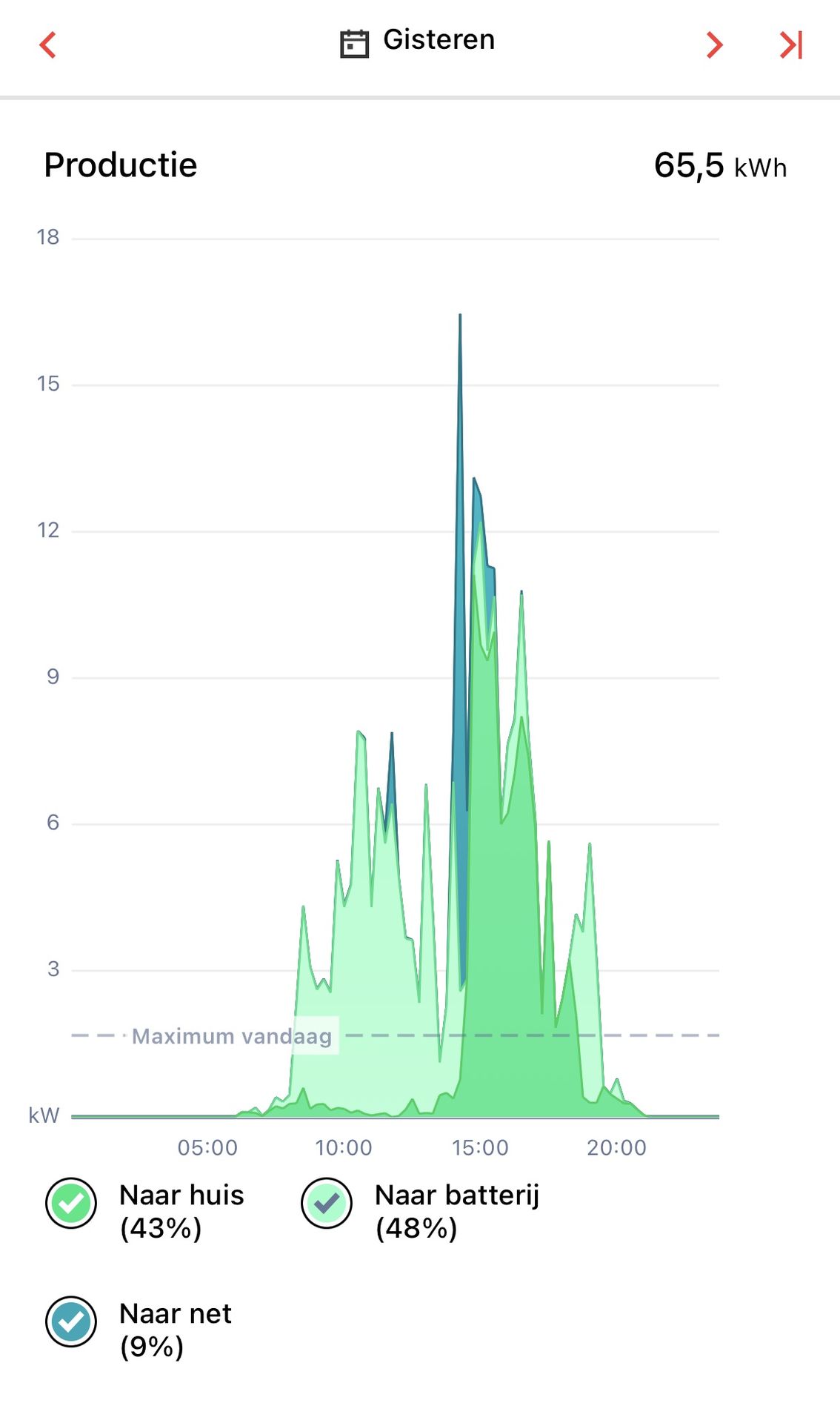

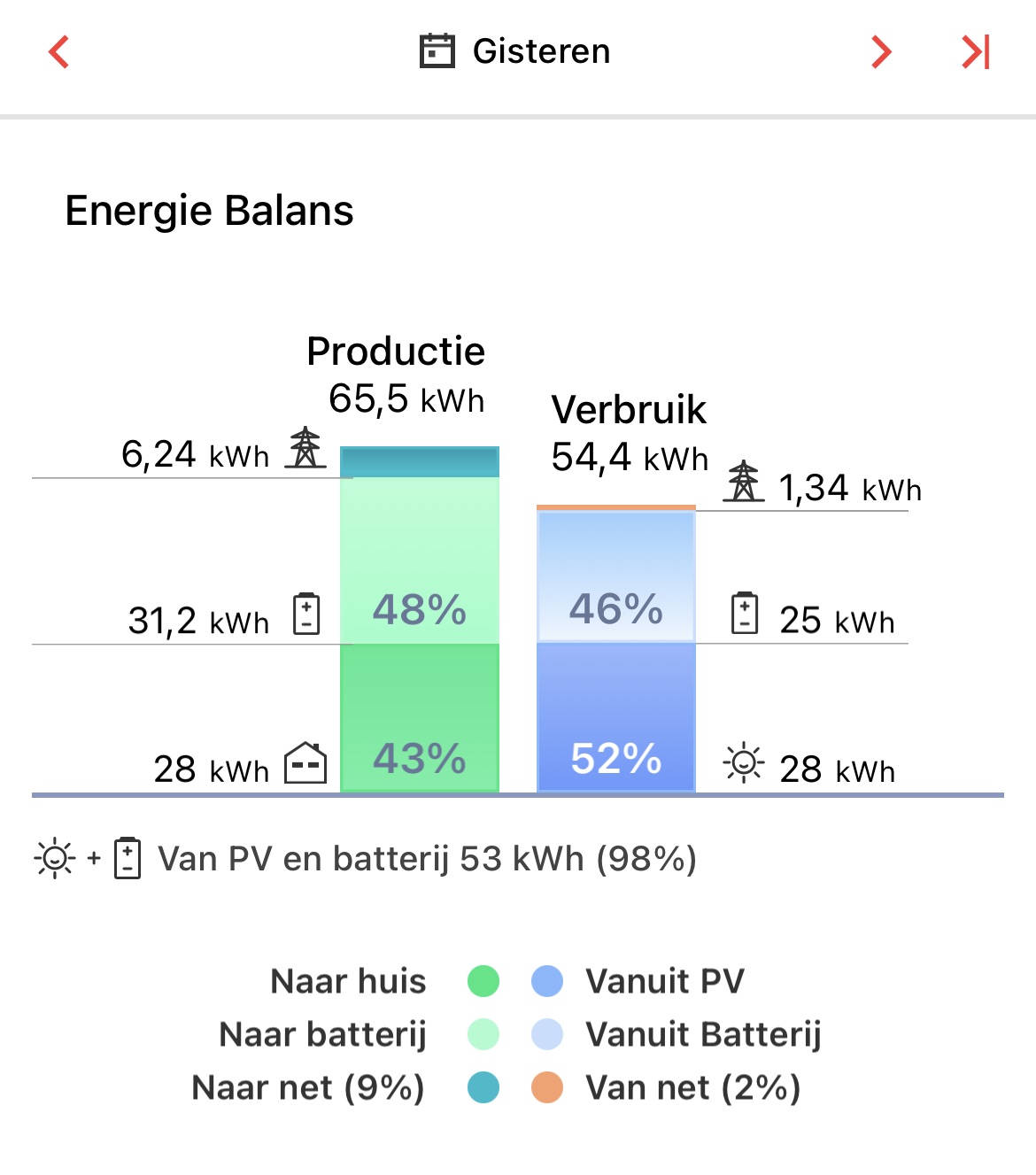

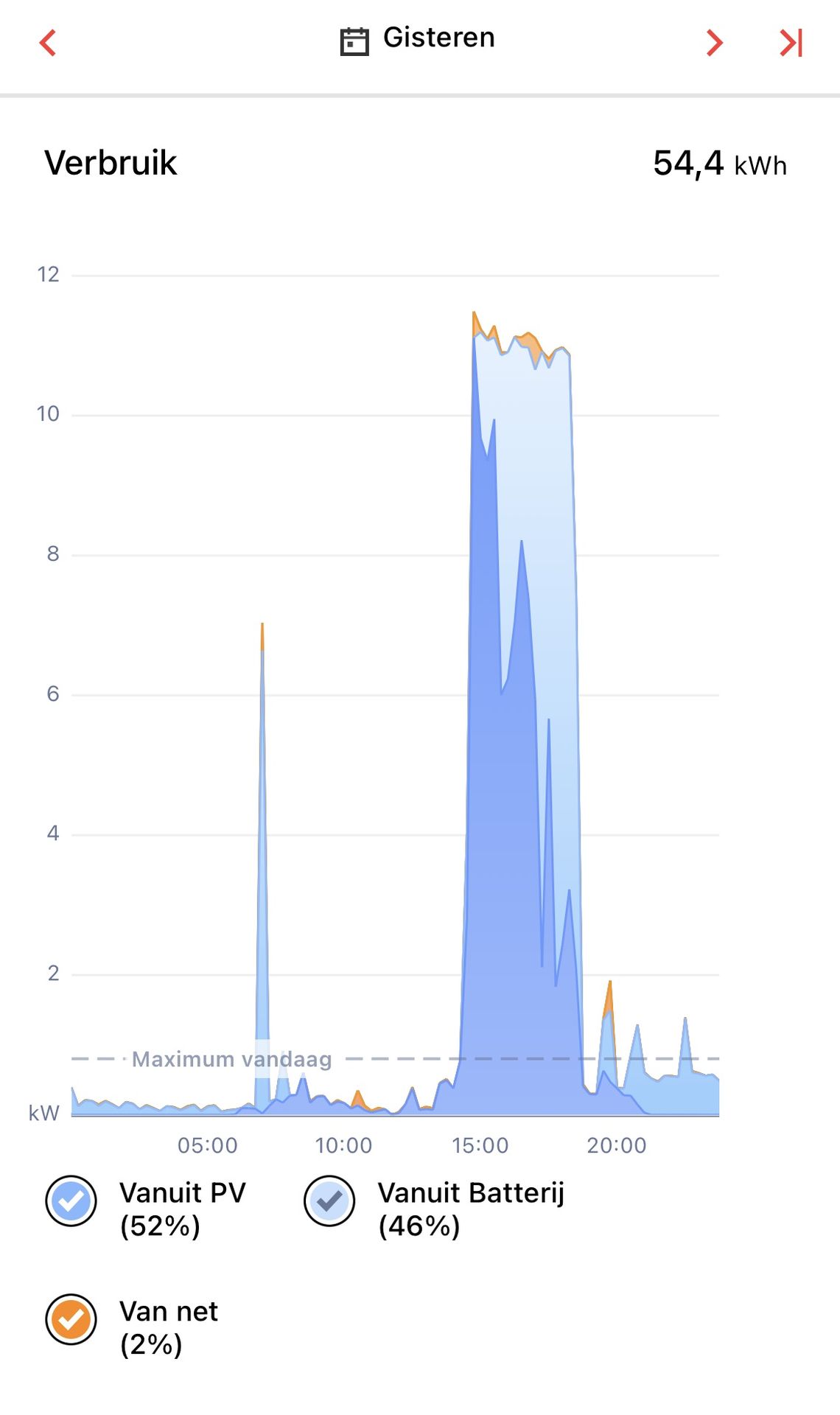

Over de dag van gisteren, redelijke productiviteit maar ook verbruik door opladen auto.

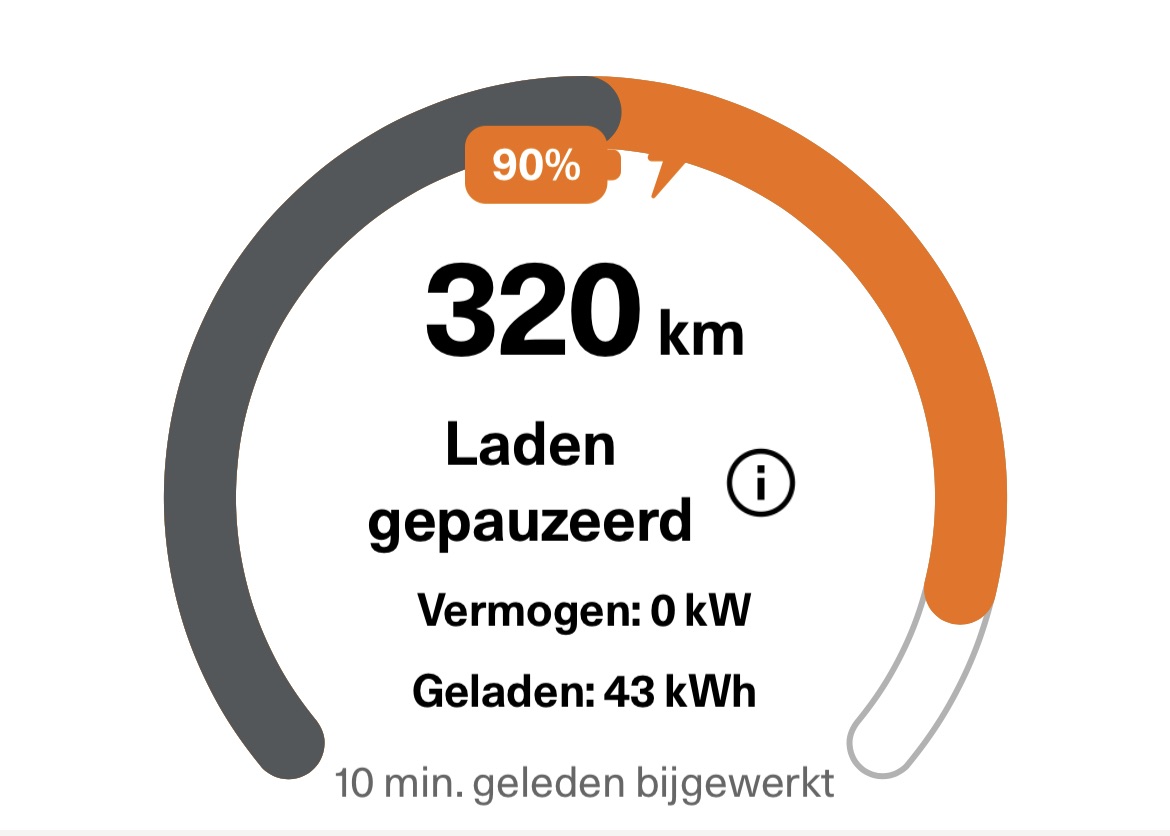

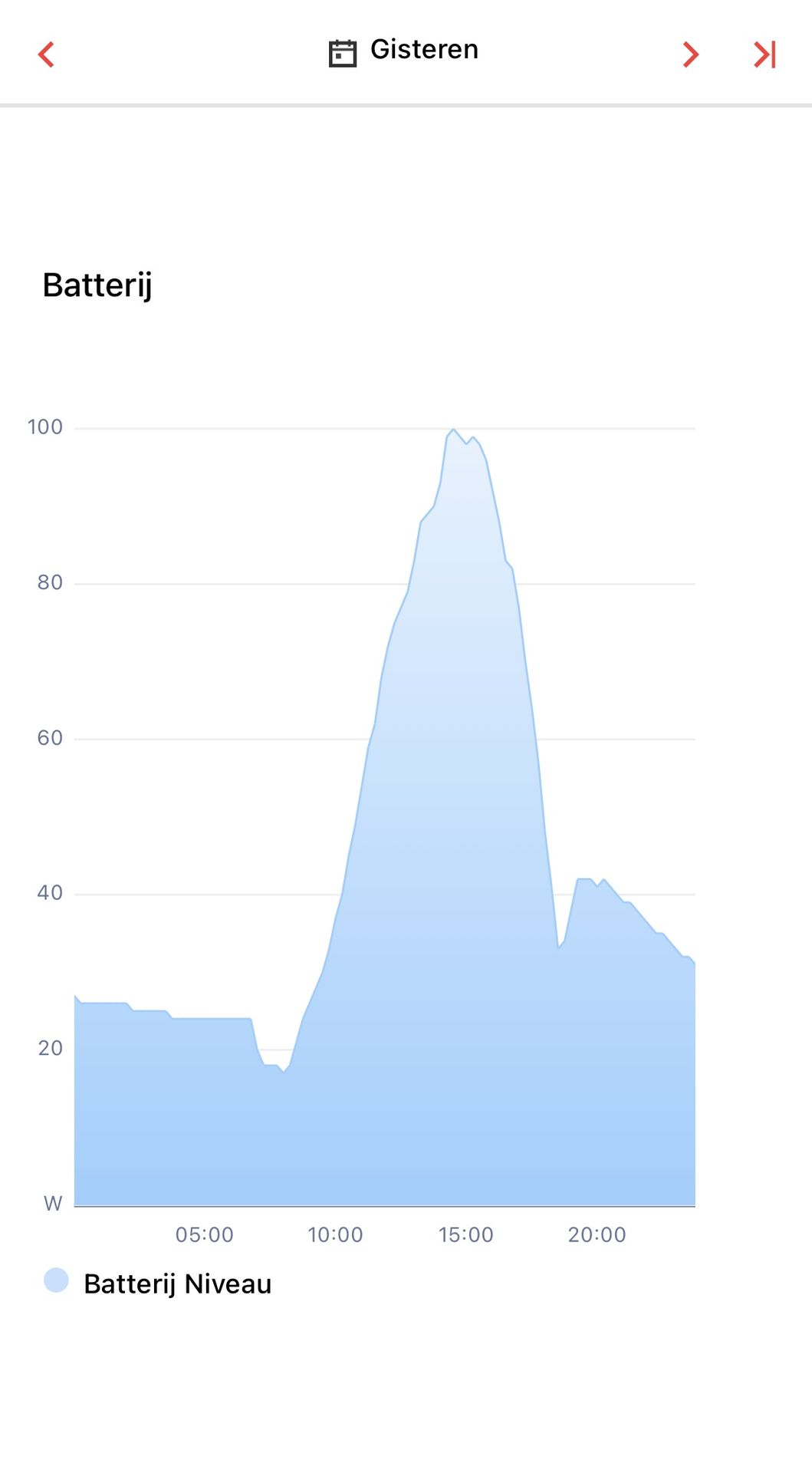

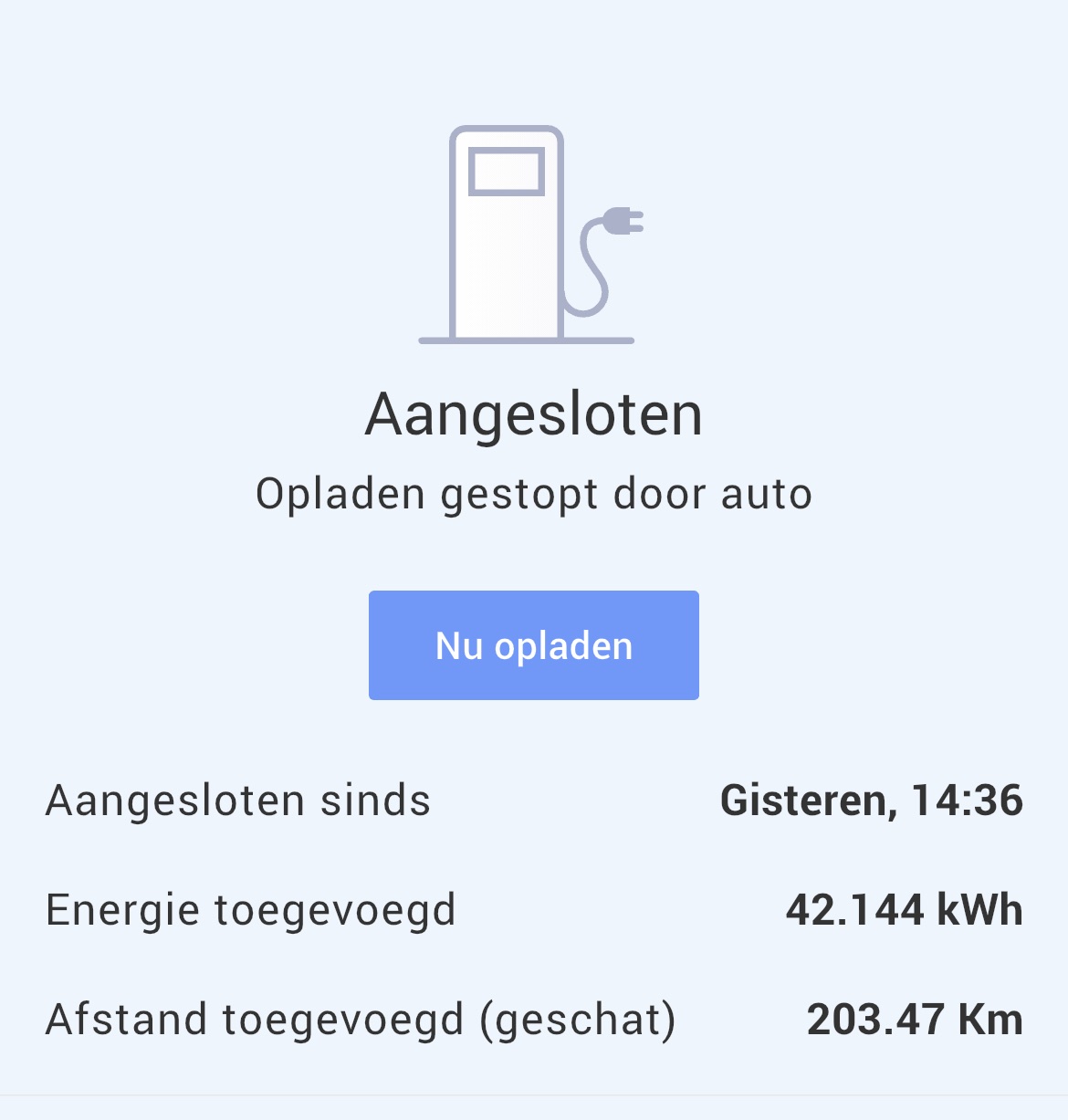

Auto werd rond 14.30 aangesloten na een ritje Den Haag v.v. De auto werd tot 90% geladen vanuit de zonnepanelen en batterij zonder hulp van het net.
Besparing door niet laden bij de dichtstbijzijnde publieke laadpaal a € 0,40 /kWh is € 17,20
