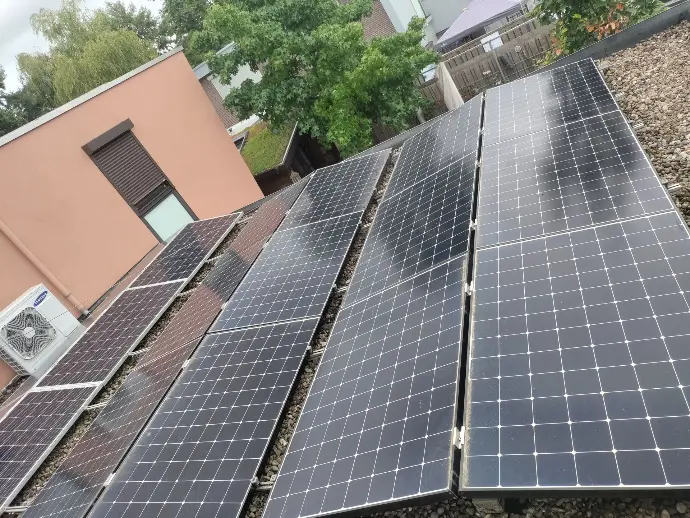

De zonnepanelen op het dak in dit project zijn in 2022 door ons geplaatst. Op de foto zijn ook oudere panelen te zien, die er al lagen voordat wij kwamen, deze hebben wij niet geïnstalleerd.
Voor deze installatie is een compleet Enphase-systeem aangelegd, inclusief thuisbatterij, micro-omvormers, slimme system controller én een Enphase laadpaal. De bestaande panelen op het lage dak en de carport zijn behouden, maar aangesloten op nieuwe Enphase-componenten.
Zonnepanelen en montagemateriaal

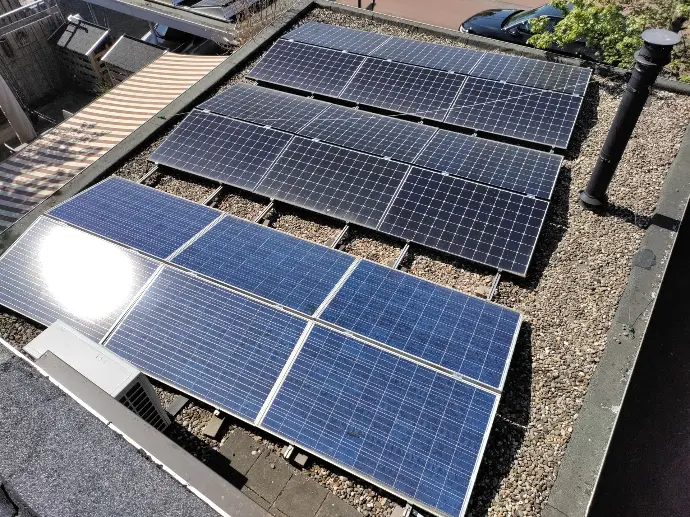

Op het platte dak zijn in 2022 16 SunPower MAX5-AC-420 panelen geplaatst. Deze panelen leveren een hoog vermogen per stuk en zijn voorzien van geïntegreerde Enphase micro-omvormers. Elk paneel werkt dus zelfstandig, wat handig is bij schaduw of panelen die niet allemaal dezelfde kant op liggen.
De panelen zijn gemonteerd op een Solar Construct oost-west frame. Zo wordt het dakoppervlak efficiënt benut, met opbrengst in de ochtend én middag.
Micro-omvormers voor bestaande panelen
De al aanwezige zonnepanelen op het lage dak en de carport zijn aangesloten op nieuwe Enphase IQ7+ en IQ7X micro-omvormers, afgestemd op het type paneel. Omdat elke micro-omvormer afzonderlijk werkt, is er geen centrale zwakke schakel in het systeem. Dat betekent: meer veiligheid, minder verlies, en een hogere opbrengst per paneel.
Thuisbatterij: Enphase IQ Battery 5P

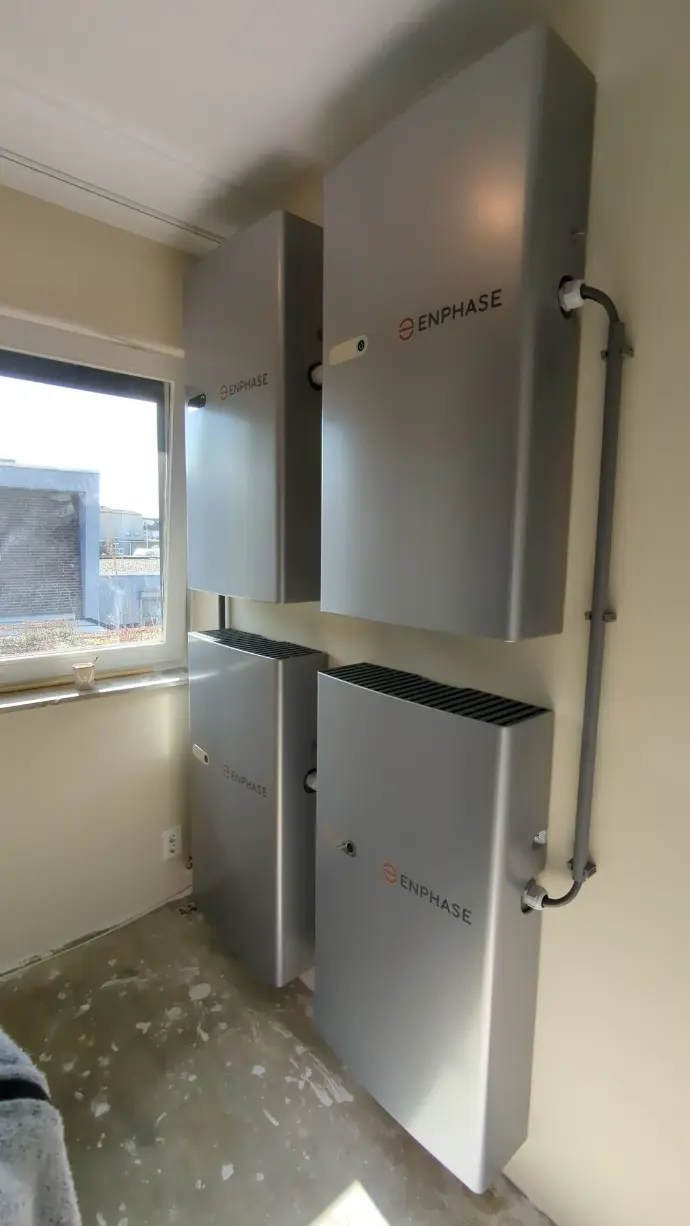

De opgewekte stroom wordt deels opgeslagen in een Enphase IQ Battery 5P. Zo is er ook 's avonds of bij minder zon nog eigen stroom beschikbaar. De batterij is gekoppeld aan de system controller, hier zitten onder andere de Enphase Comms Kit in voor systeemcommunicatie en een Q-relais (3-fase) voor veilige netkoppeling.
Laadpaal van Enphase: laden met eigen stroom

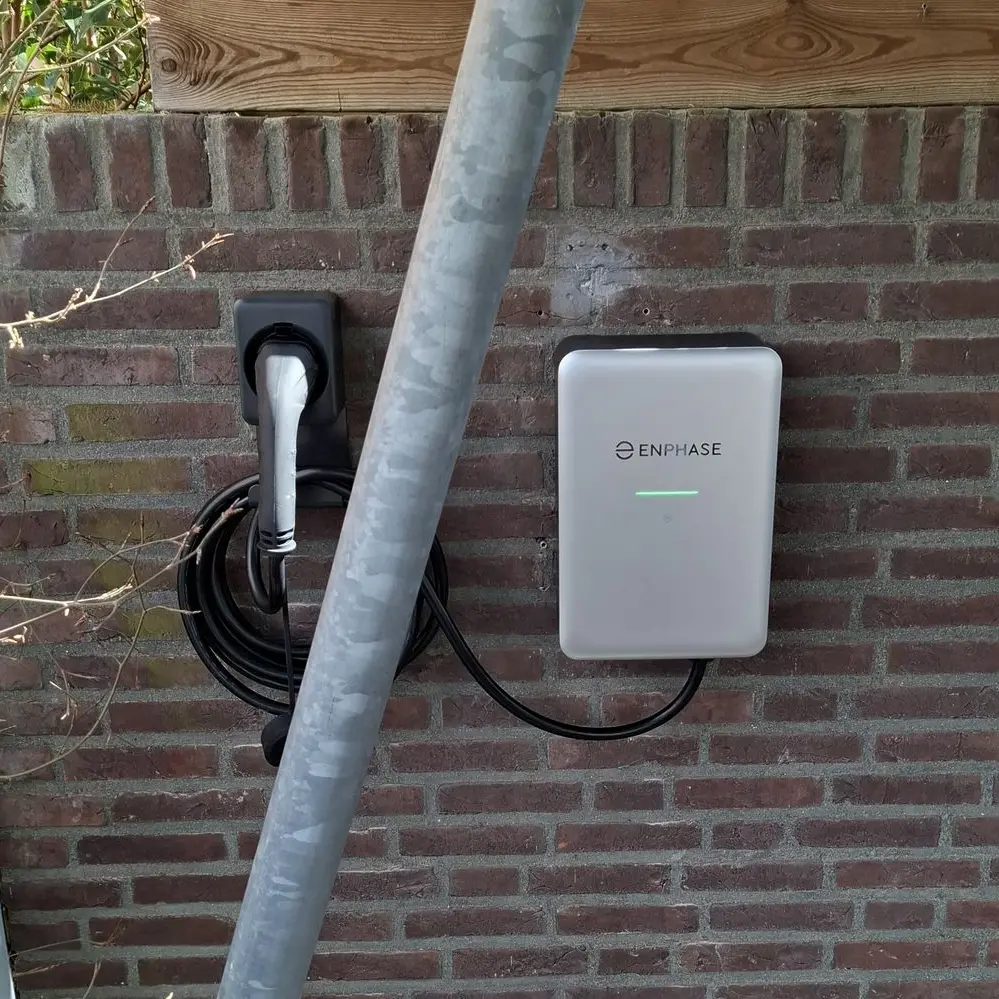

Naast de zonnepanelen en batterij is ook een Enphase laadpaal (EV Charger) geïnstalleerd. Deze laadpaal werkt naadloos samen met het bestaande Enphase-systeem. Daardoor is het mogelijk om een elektrische auto slim en efficiënt op te laden met zonnestroom, direct van eigen dak of uit de batterij.
En omdat de laadpaal deel uitmaakt van hetzelfde platform, is het gebruik én het verbruik eenvoudig te monitoren via de Enphase app. Wel zo overzichtelijk.
Slim geregeld met de system controller (back-up unit)

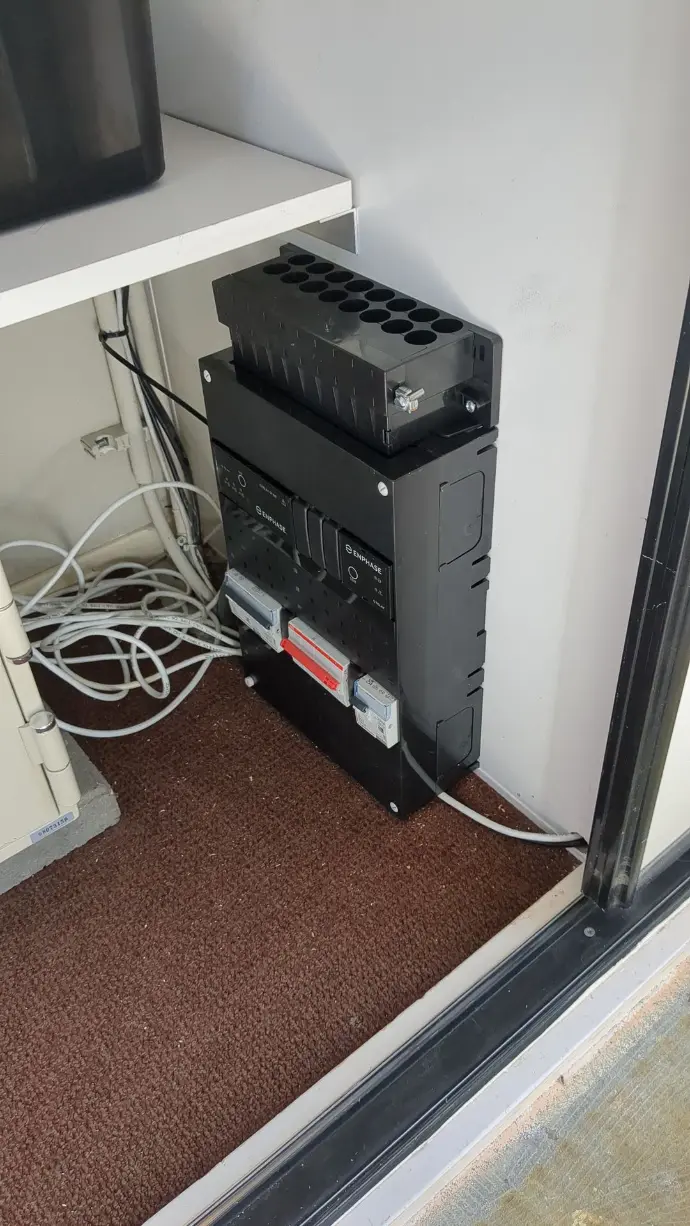

Onder de thuisbatterij is een system controller geplaatst, ook wel bekend als de back-up unit. Dit is niet zomaar een kast, maar een slimme verdeelinstallatie met alles erop en eraan:
- Hoofdschakelaar om veilig te kunnen werken, zonder het hele huis spanningsloos te maken
- 4 CT-ringen voor meetfunctionaliteit
- Envoy Metered geïntegreerd voor monitoring en aansturing
- Comms Kit voor batterijcommunicatie
- Ferietringen tegen storingssignalen
- Verdeelkastfunctie, die je normaal gesproken apart zou moeten installeren
Dankzij deze controller is het hele systeem in één keer goed voorbereid op toekomstig gebruik, inclusief back-up functionaliteit.
Tip voor nieuwe installaties
Wie overweegt om in de toekomst uit te breiden met een batterij of laadpaal, doet er verstandig aan om direct een system controller te laten plaatsen. Deze kast bevat al voor zo’n €1.000 aan componenten die je anders later alsnog (dubbel) moet aanschaffen: van Envoy tot CT-ringen en verdeelkast.
Neem je de system controller direct mee in je zonnepaneleninstallatie, dan valt dit bovendien onder het 0%-btw tarief.
Achteraf installeren betekent niet alleen hogere kosten, maar ook extra werk. Met deze opzet ben je in één keer klaar voor zonnestroom, opslag, laden én eventueel noodstroom.
